灌區是由水庫、渠道、田地、作物組成的一個綜合體。由于我國灌區大多興建于20世紀50∽70年代，由于當時科技條件有限，加之多年的疲勞運行，目前我國大多數灌區工程老化失修嚴重，處于超期服役或帶病運行狀態，致使灌區水資源浪費嚴重，灌溉水利用率低，灌溉效益大幅衰減。

灌區的渠道主要有干渠、支渠、斗渠、農渠、毛渠等類型。根據類型和現場情況不同，現場的取水計量設備也有所不同，項目需要根據灌區現場情況來配置計量設備。一般來講，系統主要監測取水量，設備運行狀態、現場圖像視頻等，并可根據實際需要實現遠程控制水泵/閘門開關。不同類型的監測站均采用無線采集、實時監測的工作方式，標準監測站主要設備包括數據采集終端、流量計量設備、通信設備、蓄電池、太陽能電池板（可選）等組成。

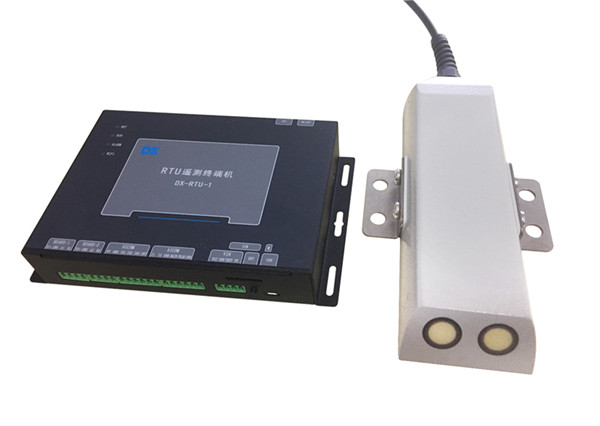

利用DX-LSX-1多普勒超聲波流量計配合DX-RTU-1遙測終端機使用，采用市電或者太陽能供電系統進行供電，將流量計固定于渠道中，遙測終端機定時的采集流量計里面的數據通過GPRS遠程發送到服務器中，數據可以通過WEB平臺進行查看。

整個系統由以下幾個方面組成：

（1)DX-LSX-1多普勒超聲波流量計探頭，用于測量渠道的流速、水位、水溫、流量、累計流量。利用支架固定在將設備固定在渠道上面，或者直接固定在渠道底部。

（2)DX-RTU-1遙測終端機，用于采集本地傳感器的相應的數據，將數據發送至服務器。

（3）用于將串口數據轉換為IP數據或?qū)P數據轉換為串口數據通過無線通信網絡進行傳送的無線終端設備

（4)設備機箱，用于放置膠體蓄電池，充電器，遙測終端機等。

（5)膠體蓄電池，用于給所有設備進行供電，一般選擇12V38AH.

  (6)太陽能電池板，用于給膠體蓄電池進行充電。

（7）充電器，用于給膠體蓄電池充電。

（8）立桿、避雷針、地籠用于相應的土建，機箱等的固定。

（9）服務器及相應的接收軟件，用于接收和解析遙測終端機發送上來的相應的報文，進行解析和存儲。

（10）徳希云平臺，用戶可以通過WEB或者手機瀏覽器瀏覽各個站點的數據信息。

RTU通過太陽能供電系統供電，采集多普勒超聲波流速儀的流速與水位數據，通過水位計算橫截面積乘以流速計算流量。RTU采集到數據后通過DTU（內含專網SIM卡）連接到供水公司內部平臺（兼容現有協議與平臺），同時可以連接到武漢徳?？萍荚破脚_進行遠程配置，并提供免費的平臺查詢數據（可以通過手機端或PC端，隨時隨地查詢數據，并提供微信預警服務），或者是數據上傳至相關單位服務器。

多普勒超聲波流量計流速測量基于多普勒效應，探頭斜向上發出一束超聲波，超聲波在流體中傳播，流體中會含有汽泡或者顆粒等雜質（可以認為流體中的雜質和水流的速度一致），當超聲波接觸到流體中的雜質時會使反射的超聲波產生多普勒頻移△f,多普勒頻移△f正比于流速。通過測量多普勒頻移△f即可測量出流體的流速。

多普超聲波流量計采用速度面積法測流，利用超聲波流速傳感器測量流速V，利用壓力式水位計測量水位H，預先在控制器設置的渠道參數，控制器可以利用水位自動換算出過流面積S，流體的流量公式為：

Q=V×S

其中V---流速S---過流面積Q--瞬時流量

由于采用了速度面積法測流，其可以適用于任何形態的斷面。

優點：

（1）測量精度高，流速精度可達測量流速的±1%。

（2）采用速度面積法測流，可以適用于各種形態斷面或者非規則斷面的水流量測量，不需要修建相應的堰槽。

（3)使用簡單，只需要將設備固定在渠道里面即可完成測量。

（4）能夠測流低于50px/s的流速，是其他流量傳感器無法實現的。

  (5)無水頭損失，不會對水流造成阻礙。

DX-RTU-1遙測終端機是為滿足水利水情行業遙測對多通信信道，大容量數據存儲的要求而設計的新型遙測終端設備。

可以采用太陽能電池板、蓄電池、太陽能充電控制器組成供電系統，遙測終端機對多普勒超聲波流量計進行電源管理和采集管理，并遠程將數據發送到服務器上。

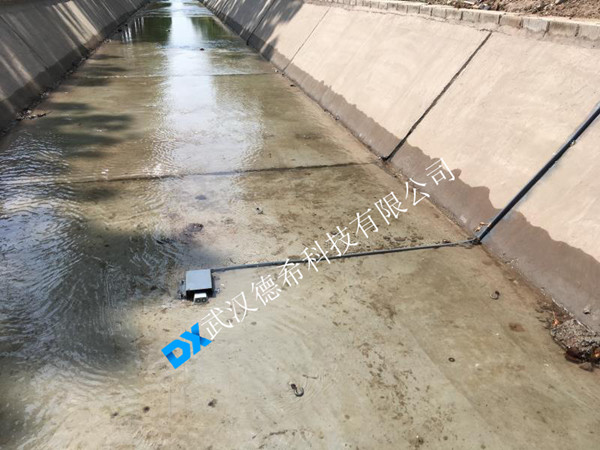

安裝案例
